超越 RAM 的缓存：NVMe 的案例 - Dormando (2018 年 6 月 12 日)

缓存 RAM 分解

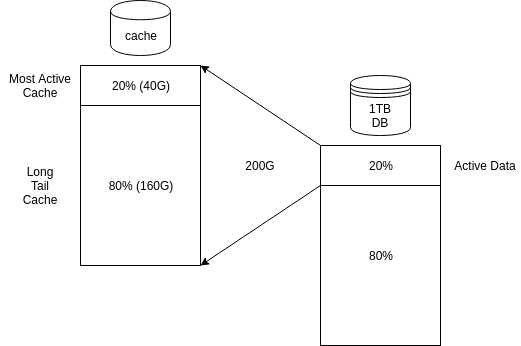

例如，一个 1TB 的数据库在给定时间段（比如 4 小时）内可能只有 20% 的数据是“活跃”的。如果你想缓存所有活跃数据，你可能需要 200G 的内存。在这 200G 的内存中，可能只有 20% 被高度利用。

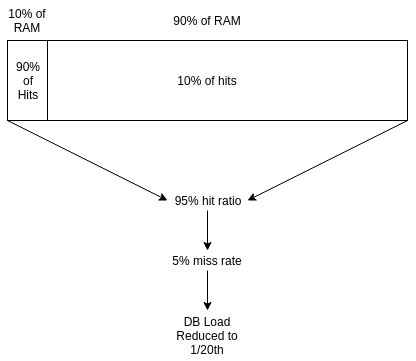

在使用的缓存内存中，只有 10% 的内存可能负责 90% 的缓存命中率。剩下的 90% 的内存只占 10% 的命中率。

然而，如果你减少 90% 的内存使用量，你的未命中率至少会翻倍，从而使数据库的负载翻倍。根据你的后端系统性能，丢失一些内存会使后端成本翻倍。

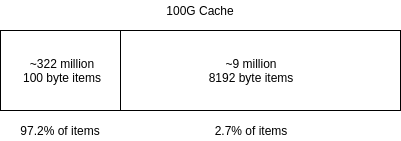

分解内存中的项目，我们可能会发现绝大多数（在上述情况下为 97.2%）只存在于 30% 的内存中。一小部分较大的但仍然重要的项目占用了另外的 70%。即使更大的项目也可以很快消耗内存。

请记住，这些较大的项目可能占网络利用率的很大一部分。一个 8k 的请求与 80 多个小的请求占用相同的带宽。


extstore 如何帮助？通过将较大的、最近使用较少的项目的 value 从 key 中分离并指向磁盘，我们可以节省大部分未使用的内存。根据用例，你可以

• 减少总内存：如果你有很多较大的项目，可以将 100G 减少到 30G 或更少。
• 在相同内存下提高命中率：将大型项目移到磁盘，缓存较小的项目的较长尾部，提高命中率并降低后端成本。
• 减少服务器数量：如果你有足够的网络带宽（并且可以处理服务器故障！），你可以减少缓存集群的大小。
• 增加总缓存：每台服务器可以轻松增加数百 GB 的缓存容量。
• 缓存以前过于昂贵的对象：创建新的池，包含更大的对象，缓存来自大数据存储、机器学习训练数据等的大型预计算数据。

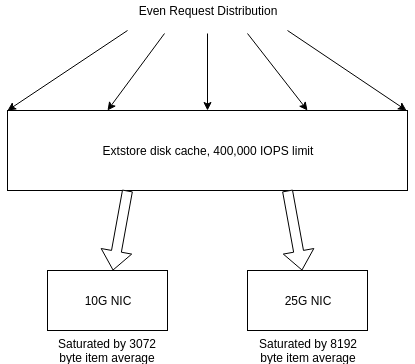

其他工作负载变化可以吗？在上面的例子中，缓存命中率是均匀分布的。这个理论系统具有 400,000 的 IO 限制，这应该与高端 SSD 或 Optane 驱动器类似。在这种情况下，不能依赖内存来饱和网络。

在 400,000 IOPS 下，只需要 3072 字节的平均值就可以饱和 10G 网卡。8192 字节用于 25G。在设计良好的集群中，需要额外的空间来应对增长、使用峰值或池中的故障。这意味着平均值可以低至 1024 字节，但是，在 1024b（假设每个 key 有 100 字节的开销）下，extstore 只能将磁盘上的存储量提高到内存的 10 倍。

需要仔细的容量规划

• 可以容忍多少台机器丢失？每台死掉的机器都会带走一部分缓存。
• 需要多少网络带宽？减少服务器数量会使网络更加密集。
• 需要多少 IOPS？大多数访问针对的是最近的数据，减少了对磁盘的依赖。
• 需要什么样的延迟保证？如果基于缓存的磁盘查找仍然比后端快很多
• 项目存活多长时间？SSD 只能承受一定数量的写入，然后就会烧毁。

并非所有人的工作负载都与外部存储兼容。在使用磁盘作为缓存之前，请仔细评估 RAM 在缓存池中的使用方式。如果您只有小型项目、较短的 TTL 或高写入速率，RAM 仍然会更便宜。可以通过监控 SSD 的“每天写入次数”来计算这一点。如果一个 1TB 设备可以在 24 小时内写入 2TB 数据的情况下存活 5 年，那么它的容忍度为 2 DWPD。傲腾的容忍度很高，为 30DWPD，而高端闪存盘的容忍度为 3-6DWPD。

测试设置

测试是在一台英特尔至强机器上进行的，该机器拥有 32 个核心、192GB 内存、一个 4TB SSD 和 3 个 750GB 的傲腾驱动器。测试期间只使用了一个傲腾驱动器。截至撰写本文时，extstore 只能与一个驱动器一起使用，这种配置反映了大多数用户的配置。

• mc-crusher 用于运行测试。具体来说，是 第三个标签，其中包含 test-optane 脚本。
• mc-crusher 主要设计为尽可能快地运行：它不解析响应，在每个系统调用中尽可能多地堆叠查询，并且不尝试计时任何操作。在此测试中，它针对 localhost 运行，但从未使用超过一个 CPU 内核。
• test-optane 脚本 特别描述了测试中使用的配置。Memcached 被配置为使用 32 个工作线程（机器有 64 个核心，带有超线程）。
• mc-crusher 中的“balloon”程序用于占用 125GB 内存，并将 1 亿个键加载到 memcached 中，以避免 extstore 仅仅使用缓冲池。

在每次测试运行期间，mc-crusher 客户端的数量以及服务器中 extstore IO 线程的数量都会发生变化。IO 线程太少会导致设备无法饱和，而 IO 线程太多会导致设备过载并可能造成队列。

每次测试在预热后运行一分钟。

延迟和吞吐量测量

由于 mc-crusher 不计时结果，因此使用两个脚本生成结果数据

• bench-sample：定期对 memcached 运行“stats”命令，使用其计数器来确定平均吞吐量。数据每隔几秒钟采样一次，并检查了显著的标准差。
• latency-sample：一个脚本，它假装是一个阻塞的 memcached 客户端，并在一段时间内“采样”请求，同时 bench-sample 正在运行。这用于避免诸如“第 95 个百分位数”之类的陷阱，这些陷阱会删除异常值或分组，从而导致误导性的结果。

对于每个测试，都提供了延迟样本的完整细分。采样以每毫秒一次的最大速率进行。
注意：没有使用事件循环，以避免必须确定时间流逝，因为如果一堆事件同时发生，则需要确定等待处理的时间。

测试

进行了三个一般测试

• ASCII 多获取：此模式允许 extstore 使用最少的包来生成响应，以及在内部大量管道化请求。低延迟设备可以更容易地使用此测试达到更高的吞吐量。
• 管道化获取：许多获取请求被堆叠到同一个包中，但 extstore 必须独立地服务每个请求。在这些测试中，extstore 能够轻松地饱和操作系统服务缓冲 I/O 的能力（kswapd 内核线程已达到最大值），但延迟图表显示 optane 能够将延迟保持在闪存驱动器的十分之一。
• 在更高的客户端负载下，管道化获取可能看起来很奇怪：这需要进一步研究，但可能是由内部排队引起的。由于 mc-crusher 非常激进，optane 驱动器能够使用更少的 I/O 线程和 crusher 客户端来饱和系统。在生产工作负载中，optane 将提供更一致的低延迟服务。
• 多获取 + 管道化设置：前两个工作负载是只读的。在此测试中，设置也以大约 1/3 到 1/5 的速率对 memcached 进行。extstore 在读取发生的同时将数据刷新到驱动器。同样，optane 表现出色。

结果

不幸的是，图表中有一些波动；这是由于在测试期间留下了过少的可用 RAM。optane 的性能是一致的，而操作系统难以跟上。

作为参考：针对此确切配置的 memcached（32 个线程等）的纯 RAM 多获取负载测试会导致 **每秒 1800 万个键**。更人为的基准测试使具有多个内核的服务器达到了 **每秒 5000 万个键**。

**使用少量 extstore I/O 线程**，Optane 驱动器能够更接近于饱和 I/O 限制：4 个线程，4 个客户端：230k Optane，40k SSD。延迟细分显示 SSD 通常在等待时间上高出一个数量级，Optane 保持在 10us 桶中，而 SSD 在 100us 中，滑入 1ms。

**使用大量 extstore I/O 线程**，底层操作系统变得饱和，导致 Optane 图表中的波动和排队。同时，SSD 继续从额外的线程资源中获益，这些资源是克服闪存带来的额外延迟所必需的。

对于许多工作负载，SSD 和 Optane 都完全可行。如果大部分读取仍然来自 RAM，而 extstore 用于服务仅大型对象的尾部，它们都能将响应时间保持在 1ms 以内。

**如果你想突破 extstore 的界限**，像 Optane 这样的驱动器将大有帮助

• 高写入容忍度与缓存工作负载相得益彰
• 极低的延迟有助于平滑从磁盘请求缓存数据的权衡。
• 目前小尺寸是有利的：extstore 要求每个磁盘上的值都需要 RAM。375G 到 1TB 的磁盘在特定机器上需要的 RAM 要少得多，而 2TB+ 可能过于密集，无法安全地进行故障转移或避免 NIC 饱和。

测试类型 批量多获取 流水线获取 批量多获取 + 流水线设置 SSD IO 线程 4 8 16 32 傲腾 IO 线程 4 8 16

学习

• extstore 刷新器是一个后台线程，与管理 LRU 的代码相结合。在基准测试期间，设置会持续发送到服务器，这会导致 extstore 刷新出现饥饿现象。在生产环境中，插入 memcached 的速率往往呈波浪形，即使在毫秒级范围内也是如此，因此它可以跟上。这将拥有更一致的性能，因为它拥有自己的线程。
• 延迟采样很困难。当前脚本提供了有用的数据，但更好的程序会每毫秒将一个请求放到一个阻塞线程池中，让我们能够确定服务器是否暂停或某些请求是否只是速度慢。还可以保存并绘制每个样本的完整计时。这将可视化来自底层操作系统或驱动器的响应聚类。
• 缓冲 I/O 有局限性。这在之前是已知的，大多数工作负载的顺序是每秒数十万次操作或更少，其中大多数将针对 RAM 而不是 extstore。我们目前专注于稳定性，但最终直接 I/O 和异步 I/O 将能够在高负载下更好地利用设备。
• extstore 的分桶可以实现傲腾与传统闪存的非常有趣的混合。在内部，extstore 将数据组织成磁盘空间的“页面”（通常为 64M）。新项目被聚类到特定的页面。具有较短 TTL 的项目可以聚类在一起。存活页面压缩的项目也会聚类在一起，这减少了随着时间的推移对压缩的需求。所有新项目和/或短 TTL 项目可以放在 375G 傲腾驱动器上，而压缩的项目可以放在 1TB 闪存驱动器上，从而提供更大的成本节约。

结论

由于成本原因目前无法实现的工作负载现在可以实现了。大多数包含混合数据大小和大型池的工作负载可以显著降低成本。

extstore 每个磁盘上的项目都需要 RAM。此图表假设每个项目 100 字节的开销（键 + 元数据），可视化了随着项目大小的增加，RAM 开销如何下降。

DRAM 成本是傲腾的 3-4 倍，是 SSD 的 4-8 倍，具体取决于驱动器。

随着缓存从 RAM 转移到傲腾（或闪存），纯粹用于 RAM 的支出可以降至 1/3。

减少 RAM 减少了对多插槽服务器的依赖以获得非常高的 RAM 密度，NUMA 兼容机器通常是必要的。这些机器有多个插槽、多个 CPU，一半的 RAM 连接到每个 CPU。由于 memcached 效率很高，因此您可以同时减少 RAM，以及减少一半的主板/CPU 甚至电源成本，一旦 RAM 减少。对于特定工作负载，高达 80% 的成本降低是合理的。

高速、低延迟 SSD 开启了数据库和缓存设计的新时代。我们展示了各种用例的高性能数据，既可以降低成本，也可以扩展缓存的使用。
